Desafío en la dosificación de reactivos.
En la dosificación de reactivos para minería se tiene el desafío principal de la formulación química desconocida de los reactivos, aunado a una evolución a colectores más fuertes los cuales requieren una menor cantidad de flujo a dosificar. El Sistema de Dosificación de Reactivos UD-Line®, integra la medición del flujo dosificado y su diseño se basa en la correcta selección de materiales de acuerdo a la compatibilidad química del reactivo utilizado, resultando en sistema de alta precisión y bajo mantenimiento.
Formulación química desconocida, características importantes:
Los diseños de los dosificadores obedecen esta clasificación de los reactivos. Lo anterior dificulta definir los materiales de los componentes del dosificador en contacto con el reactivo, en especial sellos y empaques.
La evolución a colectores mas fuertes, que implican dosis menores a 20 ml/min aun en la gran minería. Se diseño dosificador de micro flujo (<100 ml/min).
UD-Line® MFM
Sistema multiplexado para la dosificación de microflujos menores a 200 ml/min,
Aplicación típica: Colectores y espumantes puros.
DETALLES
2 Unidades Multiplexoras
Hasta 12 Canales
Hasta 2 Reactivos
Módulo de calibración
Rango de Flujo: 5 – 300 ml/min
Material de proceso: PTFE / CPVC / SS
UD-Line® PFM
Sistema multiplicado para la dosificación de flujos mayores a 200 ml/ min.
Aplicación típica: Xantatos y otros colectores solubles en agua.
2 Unidades Multiplexoras
2 Unidades Multiplexoras
Hasta 12 Canales
Hasta 2 Reactivos
Módulo de calibración
Rango de Flujo: 100 – 1,000 ml/min
Material de proceso: PTFE / CPVC / SS
UD-Line® MFD
Sistema de flujo continuo para la dosificación de microflujos menores a 200 ml/ min
Aplicación típica: Antiespumante, antricustante.
DETALLES
Hasta 8 Canales independientes
Hasta 2 Reactivos
Módulo de calibración
Rango de Flujo: 100 – 1,000 ml/min
Material de proceso: PTFE / CPVC / SS
UD-Line® PFD
Modelos
DETALLES
Hasta 8 Canales independientes
Hasta 2 Reactivos
Módulo de calibración
Rango de Flujo: 1,000 – 7,000 ml/min
Material de proceso: PTFE / CPVC / SS
UD-Line® SFD
Sistema tipo kid para la dosificación de rangos mayores a 7 l/min.
Aplicación típica: Ácido Sulfúrico.
DETALLES
Hasta 8 Canales independientes
Hasta 2 Reactivos
Módulo de calibración
Rango de Flujo: 2 – 30 l/min
Material de proceso: HDPE / CPVC / SS

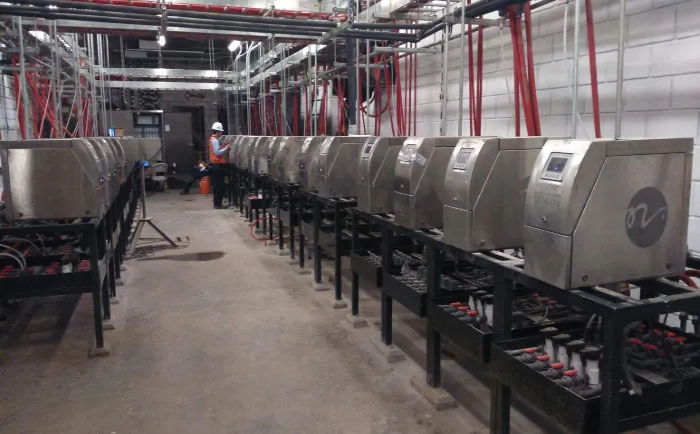

Planta: Concentradora II y Planta de Molibdeno II “Buenavista del Cobre”
Locación: Cananea, Sonora, Mexico.
Descripción
Reactivos: 8
T-1018
T 100-50
SPRI 156
Flex 31
NaSH
NaCN
MIBC
Antifouling
Puntos Dosificación: 120
46 UD-Line
Reactivos: 2
A238
PINEOIL
Puntos Dosificación: 4
1 UD-Line
Reactivos: 10
MCC-C3320(C1)
AR-G431 (C2)
AR-3322 (C3)
CC-1225 (Esp)
Diesel2
NaSH
Antiscalant
Sulfuric Acid
Antifrother
Puntos Dosificación: 142
18 UD-Line
Reactivos: 2
Xantathe
Sodium Cyanide
Puntos Dosificación: 8
2 UD-Line
Reactivos: 4
T-1018
Frother
C-8944
T-609
Puntos Dosificación: 26
10 UD-Line
Reactivos: 1
PAX
Puntos Dosificación: 3
1 UD-Line
Reactivos: 3
FrotherTeuton100
Collector Flotec1234
Aerophine
Puntos Dosificación: 12
4 UD-Line
Reactivos: 3
Xanthate
Frother
Promoter
Puntos Dosificación: 8
1 UD-Line
Reactivos: 2
Collector
Frother
Puntos Dosificación: 12
2 UD-Line
