Central ciclo combinado
Las centrales térmicas de ciclo combinado transforman la energía térmica del gas natural en electricidad mediante el trabajo conjunto de una turbina de gas y otra de vapor. El proceso implica la puesta en marcha de dos ciclos consecutivos: el ciclo de Brayton, que corresponde a la turbina de gas convencional, y el ciclo de Rankine, que opera con la turbina de vapor.
Las centrales térmicas de ciclo combinado se caracterizan por ser más flexibles que las convencionales. Esto significa que puede operar a plena carga o cargas parciales, hasta un mínimo de aproximadamente el 45% de la potencia máxima. Además, son más eficientes - mayor eficiencia por un margen más amplio de potencias-, sus emisiones son más bajas, el consumo de agua de refrigeración es más reducido y ahorran energía en forma de combustible. Por último, se construyen más rápidamente que otras centrales y requieren menor superficie por MW instalado, lo que reduce el impacto visual.
Compresor.
Cuya función es inyectar el aire a presión para la combustión del gas y la refrigeración de las zonas calientes.
Cámara de combustión.
Donde se mezcla el gas natural (combustible) con el aire a presión, produciendo la combustión.
Turbina de gas.
Donde se produce la expansión de gases que provienen de la cámara de combustión. Consta de tres o cuatro etapas de expansión y la temperatura de los gases en la entrada está alrededor de 1.400°C saliendo de la turbina a temperaturas superiores a los 600°C.
Caldera de recuperación
En esta caldera convencional, el calor de los gases que provienen de la turbina de gas se aprovecha en un ciclo de agua-vapor.
Turbina de vapor
Esta turbina acostumbra a ser de tres cuerpos y está basada en la tecnología convencional. Es muy habitual que la turbina de gas y la turbina de vapor se encuentren acopladas a un mismo eje de manera que accionan un mismo generador eléctrico.

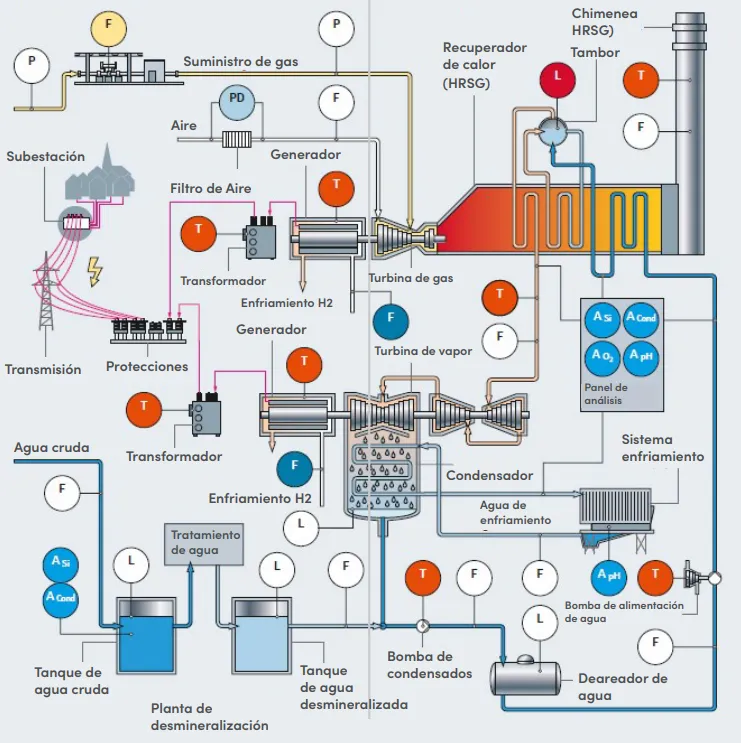

Central de ciclo combinado

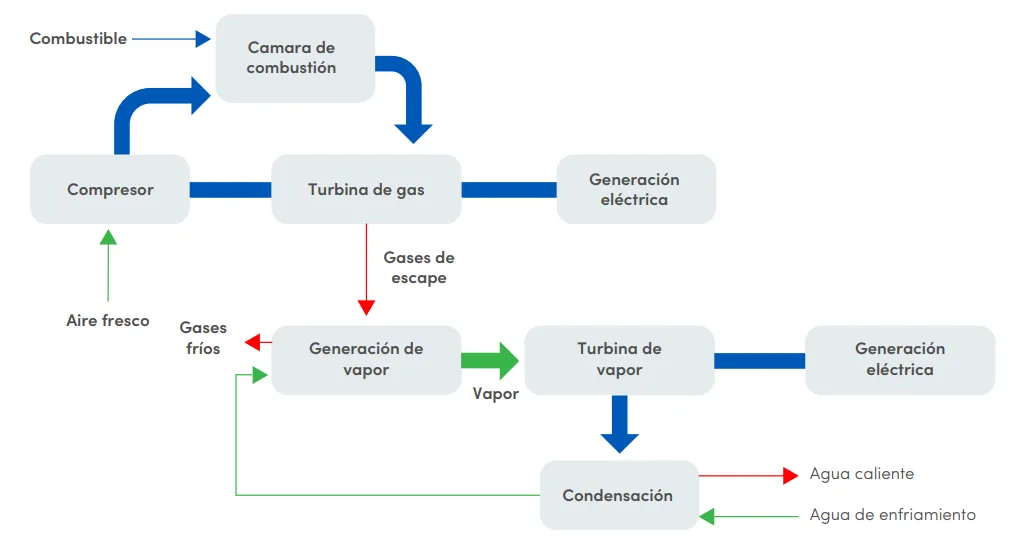

Diagrama de flujo del proceso de Central Ciclo Combinado
